Автовышка

JINWOO 290

ОЧЕНЬ ЛЕГКО РАБОТАТЬ В УЗКОМ ПРОСТРАНСТВЕ
  • Компактный размер с минимальным выдвижением стрелы (35 см) во избежание столкновения с въезжающими транспортными средствами.
  • Высокопрочная сталь со специальной обработкой, шестнадцатиугольная 7-ступенчатая стрела (16 краев).
  • Самая компактная для сложных рабочих пространств в больших городах.

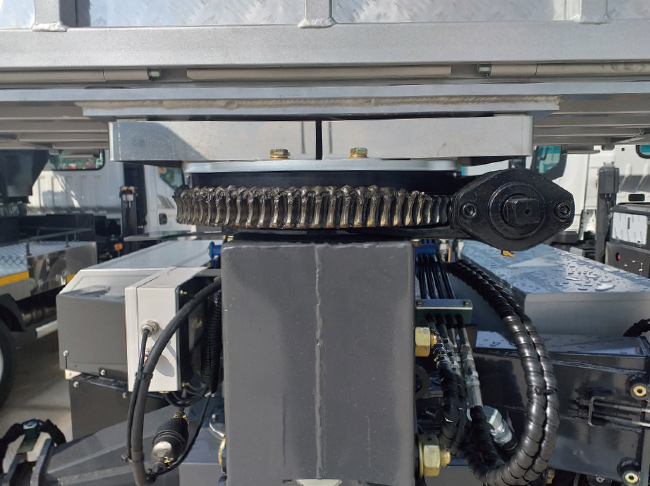

  • Уменьшенный момент площадки с большим кольцевым зубчатым колесом под рабочей площадкой.
  • Полностью запрограммированная система управления на основании множественного позиционирования боковых опор.

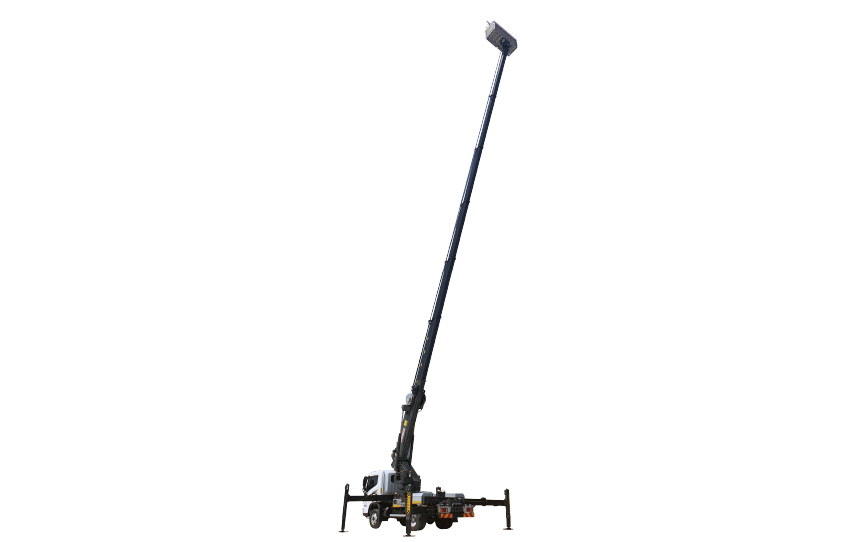

Галерея

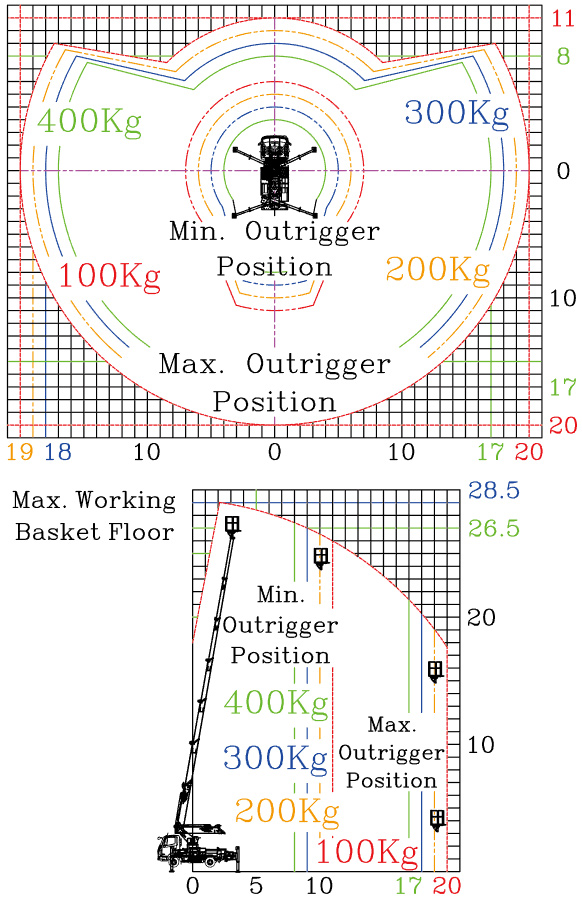

Схема рабочей зоны

Спецификация

Содержание Единица Данные Сведения
Допустимое транспортное средство для монтажа Тонны Min. 10 GVW 4x2
Макс. эксплуатационная нагрузка Грузоподъемность кг 400 (OPTIONAL 300Kgs
Crane Winch)		 Включая 3 человек
Габариты изделия
(с транспортным средством)		 Длина мм 6,030 Размеры транспортного средства
Высота мм 3,250
Ширина мм 2,200
Рабочая зона Максимальная высота м 28.5 Высота оператора
Макс. вылет м/кг Заднее : 17 - 400 / 20 - 100
Слева/справа : 17 - 400 / 20 - 100
Переднее : 8 - 400 / 11 - 100		 Макс. вылет боковой опоры
Рабочая площадка Габариты мм 1,830 * 500 *1,100 Основной
3,230 * 1,030 *1,100 В выдвинутом виде
Угол вращения гр. 360 гр. Непрерывно ±720
Стрела Тип Шестнадцатиугольник 16 краев
Количество стрел 7 Телескопическая
Выдвижение Гидравлические цилиндры, цепь Single stage
Вращение поворотного стола Тип Опорно-поворотный подшипник с редукторами Минимальный боковой зазор
Угол вращения гр. 350 ( ±175 ) Автоматическое выключение
Тип гидравлического насосного привода Двигатель Вал отбора мощности Электрический тип
Боковая опора Ширина мм Переднее : 5,980 ; Заднее : 6,070 другое позиционирование
Выдвижение Гидравлические цилиндры, Проводs
Тип X-A Запатентовано
Управление и средства управления Тип Гидравлические рычаги Все средства управления
Дистанционное управление Переносное беспроводное радио Только верхние средства управления

Вышеуказанные спецификации могут быть изменены без предварительного уведомления в целях повышения безопасности операторов и в связи с изменениями в спецификациях грузовиков.
